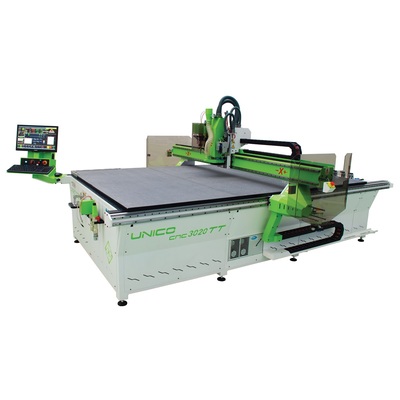

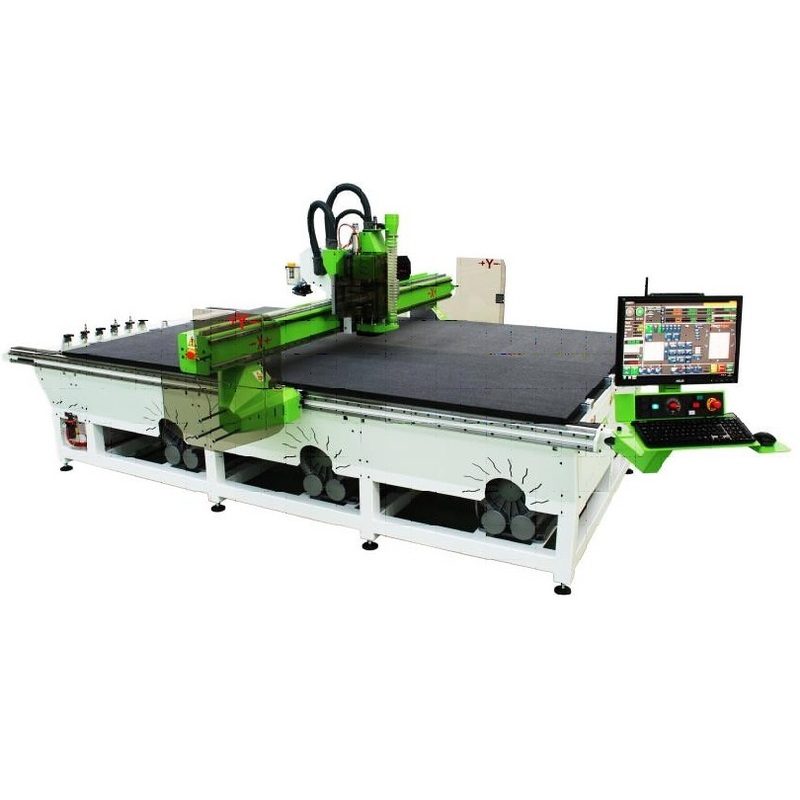

PROTEK РАСКРОЕЧНЫЙ КОМПЛЕКС UNICO TT 2030
Мультифункциональный раскроечный комплекс PROTEK Unico TT 2030, работающий с огромным множеством листовых и рулонных материалов, создан в первую очередь для полиграфии.
Unico ТТ – это имя, воплощающее в себе характер машины. Такие особенности как многофункциональность, универсальность, лёгкость и прочность материалов, из которых изготовлен этот станок, сочетание технологичного и продвинутого дизайна — делают это оборудование уникальным.
Производитель | PROTEK
|
Компания GIFTEC предлагает автоматизированный раскроечный комплекс PROTEK Unico TT 2030 для резки и высокоточного фрезерования различных материалов по выгодной цене и с гарантией производителя. Постоянное технологическое развитие ориентировано на изучение и реализацию новых решений в области раскроя, благодаря чему пользователь всегда уверен в качестве механической обработки.
Мультифункциональный раскроечный комплекс PROTEK Unico TT 2030, работающий с огромным множеством листовых и рулонных материалов, создан в первую очередь для полиграфии.
Unico ТТ - это имя, воплощающее в себе характер машины. Такие особенности как многофункциональность, универсальность, лёгкость и прочность материалов, из которых изготовлен этот станок, сочетание технологичного и продвинутого дизайна - делают это оборудование уникальным.
Раскроечный комплекс PROTEK Unico TT - это не только настоящий 3D-фрезер, способный обрабатывать пластиковые панели, алюминиевые композитные панели, дерево, латунь и пр., но и планшетный режущий плоттер для биговки и резки панелей гофрокартона, ковров, резиновых прокладок, губок и лёгких вспененных материалов.
Точность и универсальность этого оборудования делает покупку отличными инвестициями, так как это не только хорошее соотношение цена-качество, но ещё гарантировано высокая производительность.
Области применения планшетного плоттера:
Полиграфия | Промышленность |
---|---|
|
|
Особенности промышленного комплекса Protek UNICO TT
Структура
Основная конструкция системы Unico выполнена из обработанной структурной стали. На основании цента установлены рабочий стол, вакуумная система с подключенными насосами,магазин инструментов и трансмиссия оси "Y". Рабочий мост, с установленными системами перемещения по осям "X" и "Z", и комплектом для аспирации, образует замкнутую систему с портальной трансмиссией, что обеспечивает повышенную жесткость конструкции.
Перемещение
Перемещение по осям "X" и "Y" осуществляется посредством высокоточной пары шестерня-рейка, в то время как движение по оси "Z" происходит с помощью шарико-винтовой передачи. Все оси подключены к неосевым двигателям через ремень. Все направляющие являются двухходовыми со специальными связанными сферами вращения. Эта система позволяет обеспечить высокую точность и качество обработки на протяжении долгого периода времени.
Моторизация
Перемещение по оси "Y" обеспечивается "козловой" системой, в то время как движение по "X" и "Z" осуществляется непосредственно двигателем. Все перемещения происходят при помощи двигателей Brushless энкодерами для электронного управления. Параметры ЧПУ передаются напрямую на приводы, что гарантирует увеличение точности фрезерования.
Смазка
Все движущиеся компоненты, рейки, направляющие, винты смазываются вручную.
Консоль управления
Станок оборудован консолью управления с ПК, интегрированной в структурный дизайн машины (простыми словами - спрятан в корпус). Система цифрового контроля имеет тип "BlackBox", что обозначает размещение всех электронных компонентов внутри консоли.
Максимальная практичность обеспечивает управление работой станка и программирование процесса.
- Консоль;
- Средства удаленного управления параметрами станка;
- Клавиатура для сервисных команд;
- CD установки с программным обеспечением Promak;
- PC + монитор + клавиатура + мышь
Характеристики шпинделя
Электрошпиндель HSD E 25 с системой быстрой замены имеет следующие характеристики:
- Мощность: 3 кВт (S1) 3.6 кВт (S6) - Передние подшипники: Керамика - Скорость вращения: 0-40.000 -50.000 об/мин - Жидкое охлаждение - Датчик контроля состояния - S4 инструмент установлен - S2 инструмент разгружен - Температурный датчик состояния двигателя |
Инструментальный магазин на 6 или 12 позиций
- Замена инструмента управляется ЧПУ с применением конусов HSK E 25.
- Магазин расположен в задней части станка и имеется возможность его увеличения до 12 позиций.
- Хвостовик инструмента от 1 мм до 10 мм;
- Максимальный диаметр инструмента - 30 мм;
- Максимальная высота инструмента - 50 мм от захвата шпинделя;
- Время Замена инструмента управляется ЧПУ с применением конусов HSK E 25;
- Магазин расположен в задней части станка и имеется возможность его увеличения до 12 позиций.
- Хвостовик инструмента от 1 мм до 10 мм;
- Время смены инструмента - 14 сек;
- Время разгрузки-загрузки инструмента - 18 сек.
Фиксация материала
Фиксации обрабатываемого материала обеспечивается вакуумной системой полностью интегрированной в конструкцию станка. Система оснащена вакуумной поверхностью, выполненной из бакелита для равномерного распределения вакуума и оптимальной фиксации материала. Практичность системы достигается максимальным упрощением операций загрузки, очистки и разгрузки станка.
- 3 канальных вакуумных насоса, 415 McH по 4 кВт каждый;
- отсутствие возвратных клапанов;
- пылевой фильтр 40 μ;
- рабочая поверхность из бакелита;
- специальная поверхность для фиксации бумажных материалов;
- рабочая поверхность разделена на 3 разделенные вакуумные зоны, выбор которых осуществляется автоматически.
Автоматическая преднастройка
Спроектированное компанией Protek устройство, необходимое при постоянном изменение параметров инструмента, а также для контроля износа инструмента. Работа устройства программируется при помощи специального программного обеспечения, и позволяет настраивать высоту инструмента и отслеживать его износ. Точность измерения составляет 0,01 мм, что позволяет своевременно и быстро осуществить замену инструмента или корректировку параметров.
Система аспирации
Для клиентов с отсутствующей системой очистки возможна установка центрального нагнетающего воздух устройства, интегрированного в схему машины. Данная система применяется для удаления тяжелой стружки таких материалов как алюминий и пластик.
- аспиратор высокой мощности;
- соединение системы присосок аспиратор-станок с трубками и фитингами;
- установленная мощность 2 кВт;
- абсорбированная мощность 1,6 кВт;
- размеры 1335x596x2700 мм;
- вес пустой установки 66 кг.
Воздушно-масляное охлаждение
Для обработки легких сплавов, таких как алюминий, станок может быть оборудован системой воздушно-масляного охлаждения и смазки, управляемой напрямую с ЧПУ. Специальные сопла предназначены для смазывания инструмента.
- устройство для смазки с резервуаром 1 литр;
- ко-аксиальные распыляющее сопло;
- специальное масло для алюминия.

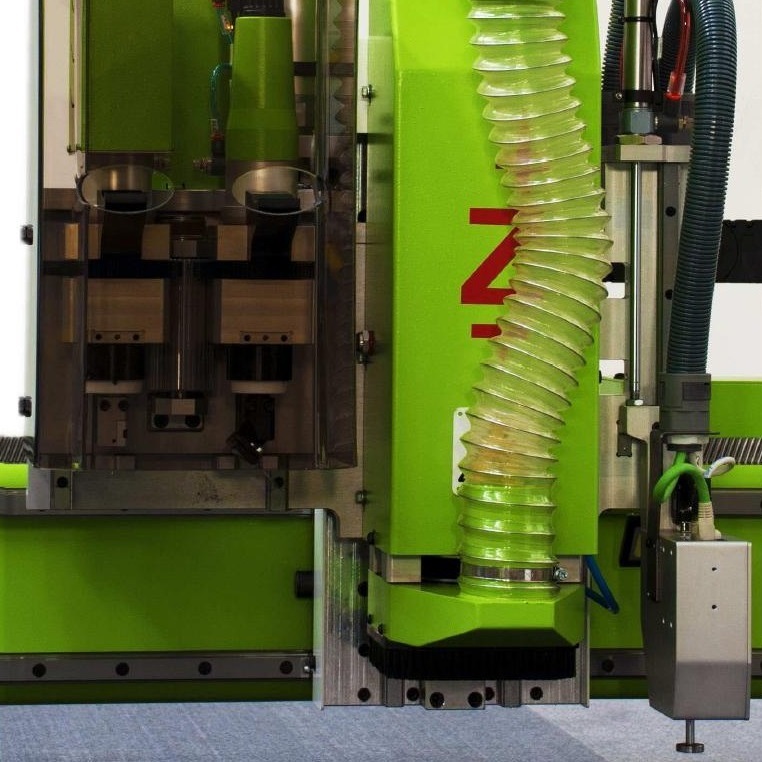

Осциллирующая рабочая голова
Для бумажных материалов, характеризующихся как полутвердые, Protek разработал специальную систему превращающую фрезеровальную машину в многофункциональное оборудование. Станок оборудуется дополнительной площадкой, которое подключается и интегрируется с движением станка по оси "Z", с возможностью одновременного размещения двух различных типов рабочих голов в зависимости от необходимого типа обработки: осциллирующий раскрой, фальцовка, раскрой под 45° и т.д. Система адаптирована так, что позволяет осуществлять замену рабочих голов максимально быстро. Вертикальное перемещение головы пневматическое с контролем через ЧПУ.
Электрическая осциллирующая голова
Данный аксессуар позволяет осуществлять раскрой материала толщиной до 30 мм. Осцилляция режущего ножа обеспечивается электрическим двигателем. Оборудован несколькими держателями для возможности использования ножей разных типов. Осцилляция ножа: 0,7-1-1,5мм.
Фиксированная голова для "мягких" операций
Эта уникальная голова позволяет использовать множество различных аксессуаров, таких как: прямолинейный нож, V-cut, фальцевальный инструмент и т.д. Голова оборудована специальной пружиной имеющей три различные настройки: мягкая, средняя, жесткая.
Держатель ножа
Прямолинейный держатель ножей используется для возможности применения различных типов режущих ножей на голове. Существует несколько типов режущих ножей, отличающихся по ширине и толщине.
Микрометрический лёгкий раскрой
Для данного типа раскроя используется специальный нож, который позволяет кроить наклеенный винил с возможностью полу-раскроя. Настройка глубины раскроя осуществляется с шагом 0,02мм.
Держатель материала для вертикального раскроя
Это очень полезный аксессуар для раскроя различных типов материалов. Держатель фиксируется непосредственно на режущей голове и не позволяет материалу подниматься во время раскроя.
Система визуализации "VISIOTEK"
Система визуализации "Visiotek" от компании Protek, это мультифункциональная система, которая включает в себя систему визуализации и лазерного позиционирования по точкам. Система состоит из двух различных устройств:
1. Лазер для позиционирования обрабатываемого материала по напечатанным точкам.
2. Камера для определения маркеров.
Система позволяет машине определять маркеры, напечатанные на материале, что дает возможность осуществлять последующую резку и адаптацию программы исходя из расположения материала. Это гарантирует высочайшее качество раскроя по контуру.
Система зондирования поверхности "FLATNESS"
Станок может быть оборудован механическим щупом для зондирования поверхности. Преимуществом данной систем является ее возможность зондирования поверхности рабочего материала, учитывая расстояние между точками, размеры материала и необходимую точность.
Применение данной системы гарантирует постоянную глубину обработки с точностью между 0,02 и 0,08 мм, что обеспечивает превосходный результат производственного процесса.
Данные зондирования сохраняются в системе и могут активировать и/или деактивировать компенсацию в зависимости от требований обработки.
Программное обеспечение AlphaCAM ESSENTIAL + EVPD PROTEK ALPHA
Essential - это идеально подходящий для данной области продукт на основе 2D CNC работы. Данный модуль предлагает фундаментальные инструменты необходимые для CAD/CAM операций, включая раскрой частей из шаблона и 3D гравировки.
Версия на одно рабочее место оснащена пост-процессором, для генерации части программы исходя из конфигурации файла лицензии, без возможности внесения изменений и выбора.
Гарантия 12 месяцев: телефонная поддержка сервисной службы и обновление ПО.
Сжатый воздух
Для обеспечения корректной работы всех устройств установленных на станке и шпинделя, необходим сжатый воздух со следующими характеристиками:
Подаваемый сжатый воздух должен соответствовать ISO 8573-1 по типам 2, 4, 4, а именно:
- Тип 2 для твердых частиц: размер твердых частиц < 1 μm.
- Тип 4 для влажности: точка росы < 3°C (37.4°F).
- Тип 3 для масла: концентрация масла < 1 мг/м3
Несоблюдение этих требований может привести к поломке электрошпинделя и других компонентов станка. Гарантия не действует если во время ремонтных работ обнаруживается, что сжатый воздух не соответствует требованиям.
Технические характеристики промышленного комплекса Protek UNICO TT
Модель | Unico TT 2030 |
---|---|
Мощность электрошпинделя | 3,6 кВт |
Количество об/мин | от 40000 до 50000 |
Цанговый патрон | HSK E 25 |
Cмена инструмента | Автоматическая |
Магазин автосмены инструмента | 6 (+6 опционально) |
Время смены инструмента | 9 |
Время смены инструмента в работе | 16 |
Вакуумные зоны | 3 |
Мощность вакуумного насоса | 12 кВт (3 помпы по 4 кВт) |
Мощность системы аспирации | 2 кВт |
Скорость движения по оси X-Y | 60 000 мм/мин (1 м/сек) |
Скорость движения по оси Z | 30 000 мм/сек (0,5 м/сек) |
Макс. скорость обработки 2D | 60 000 мм/мин (1 м/сек) |
Макс. скорость обработки 3D | 20 000 мм/мин |
Макс. рабочая высота | 75 мм |
Макс. высота под порталом | 100 мм |
Рабочее ход по оси X | 2150 ±5 мм |
Рабочее ход по оси Y | 3075 ±5 мм |
Рабочий ход по оси Z | 200 мм |
Высота рабочего стола | 900 мм |
Материала стола | МДФ |
Позиционирование | ≤0,4 мм |
Повторяемость позиционирования | ≤0,3 мм |
Круговая интерполяции | ≤0,5 мм F3000 D60 мм |
Разрешение | 0,001 мм |
Макс. диаметр хвостика инструмента | 10 мм |
Макс. диаметр инструмента | 30 мм |
Макс. высота инструмента | 70 мм |
ЧПУ | Mitsubishi |
Программное управления | Protek Software |
CAM программа | Alphacam |
Система наблюдения | VISIOTEК |
Интерполяция | 3D |
Система контроля поверхности | Flatness |
